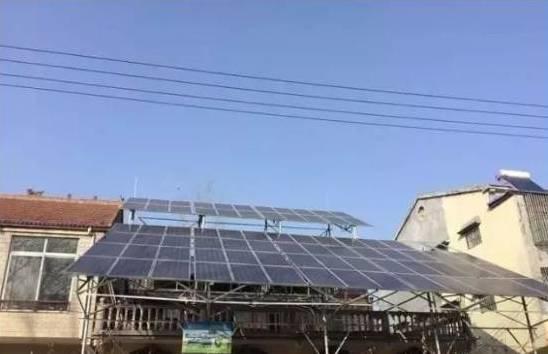

分布式光伏系统中,一些别墅屋顶往往朝向复杂,还伴有阴影遮挡,这对于系统发电量来说有着很大的影响。系统中的MPPT数量是影响发电量的重要因素。多路MPPT对解决分布式光伏中多朝向、阴影遮挡等问题起着至关重要的作用。
1、发电量“杀手”—组件失配

每块组件都有自己的P-V特性曲线,该曲线会随着光照强度、环境温度的变化而变化。不同厂家、不同型号、以及不同生产批次的光伏组件,P-V特性曲线并不完全一致;在不同光照、不同温度以及不同衰减下,各组件的特性曲线也会不一致。简单来说,一个阵列内同一时间不同组件的P-V特性曲线不一致,就是组件失配。

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!

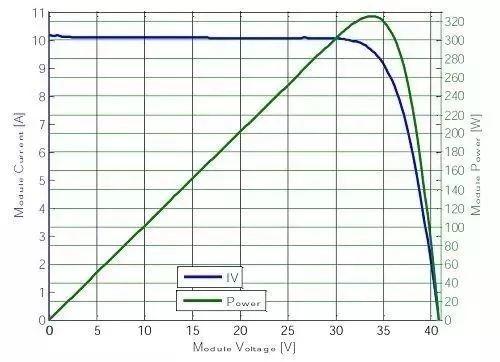

组件P-V特性曲线

2、造成组件失配的原因主要有三点:

1、组件正常衰减的离散性。同一阵列中,不同组件衰减程度的不一致性,离散性越大,失配程度越高。

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!

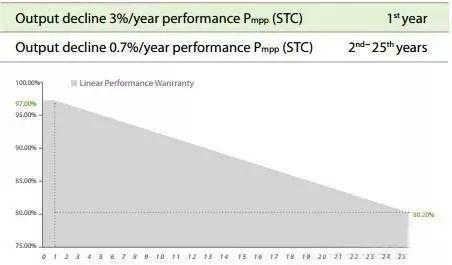

组件衰减曲线

2、组件非正常损坏。由于形成热斑等原因进而导致组件的非正常损毁可能会导致整个串联组件断路,也可能会通过旁路二极管保持串联后的组件继续工作。

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!

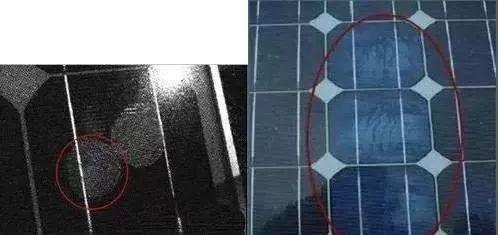

组件非正常损坏

3、光照强度不均匀。由于组件表面的灰尘积累、阴影遮挡等原因,组件的朝向不同,导致各组件接受的光照强度不一致,同一时间下各组件的P-V特性曲线出现差异,形成失配。

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!

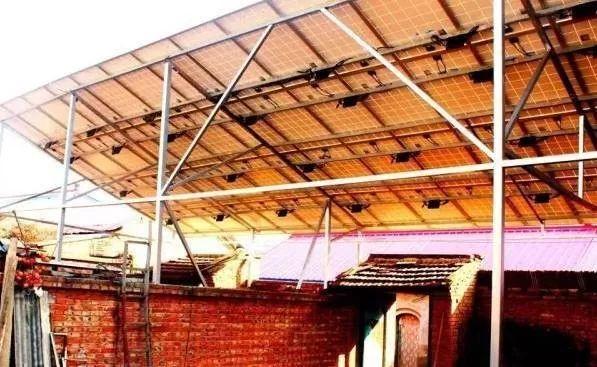

光照强度不均匀

曾经有行业人士计算过,从电站25年寿命的角度来看,组件失配造成的“木桶效应”对整个光伏系统造成的发电量损失可以达到甚至超过15%。而这时,通过在逆变器端增加MPPT路数的方案,可以一定程度上降低“木桶效应”的影响。

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!

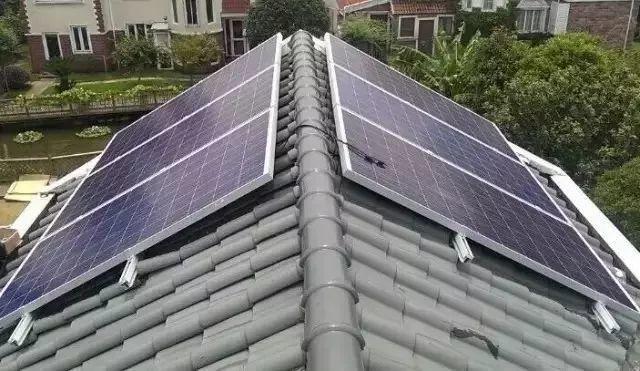

分布式光伏阴影遮挡

3、神奇的MPPT

MPPT是光伏系统核心设备光伏逆变器的主要功能之一,通过不断调整逆变器自身的等效电阻值,影响所跟踪的组件的电压电流值,寻找并保持系统工作在P-V特性曲线的最高功率点。

光伏阵列一般由21或者22块组件形成,多路MPPT方案解决组件失配,就是通过阵列解耦让更多的MPPT来分别跟踪同一阵列中的组件,单个MPPT跟踪的组件越少,组件失配损失越低。

对阵列的解耦首先从解耦组串并联开始,当对组串并联解耦进行到极限,即每一组串由一个MPPT单独进行跟踪时,可以完全解决并联失配。进一步解决组件失配就需要从串联失配着手,以组件为最小单位进行解耦,解耦越细,串联失配损失越低。目前,只有微型逆变器方案可以实现解决串联失配问题。

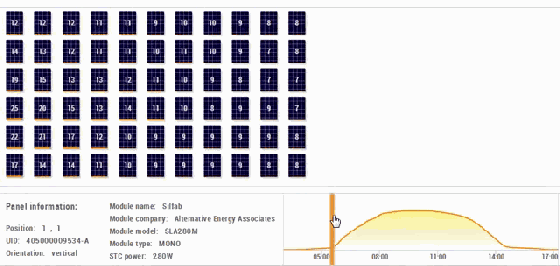

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!

微型逆变器光伏系统

4、微型逆变器解决方案,多发电5%~25%

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!

一个10kW的屋顶分布式项目,采用微型逆变器有40路独立的MPPT。微逆系统为全并联设计电路,每块组件都具有独立MPPT,可以实现最大功率输出,消除了组件朝向、角度不同及周边阴影遮挡而造成的失配问题,大大提高了发电量。

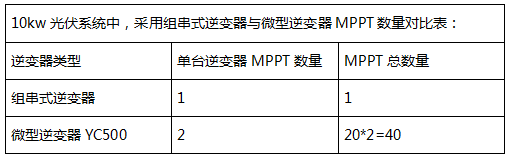

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!
5、MPPT数量增长, 系统收益增加

10kw的组串式系统与10kw的微逆系统相比,微逆系统一次性投资多出13%左右25年系统发电量提升15%左右。则这15%的发电量的度电补贴收益与电费收益远远超过初期多投资的13%。

10kw光伏系统,以浙江省为例:

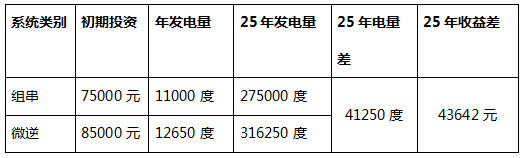

震惊 | 10kW光伏系统竟然有40路MPPT?发电量可提高5%~25%,投资收益高达15%!
由上表得出,微逆系统初期多投资的1万元,最终为用户带来4万多的收益,该部分的投资收益高达15%。

来源:昱能科技
