做买卖,谈投资,你得先看“风向”对不对?

光伏发电受国家鼓励,被人民看好,声势浩大铺天盖地的就出现在了我们的视野里。

2017,农村光伏市场尤为火爆。

你心动了没?

在农村一般的屋顶装个5kW的电站就差不多了。今天我们就来聊聊怎样把5kW光伏电站稳稳妥妥地装上你家屋顶。让你放心,安心,开心。

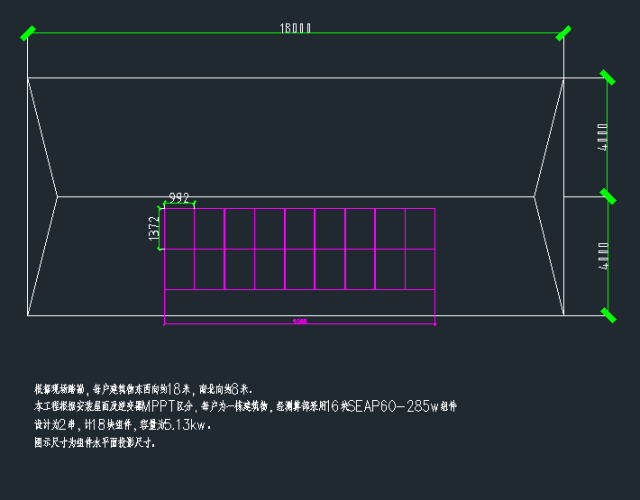

图纸:

实用 | 家用5kW光伏电站建设详细流程

一、跑路条

建电站,首先你得得到批准,有了相关部门的批准,您才能“撸起袖子,加油干”!

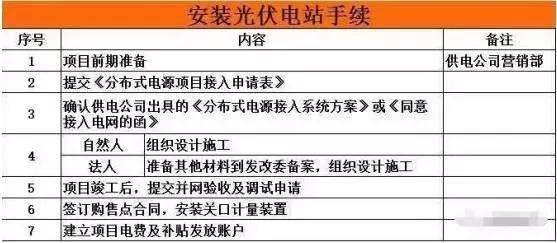

流程简表:

实用 | 家用5kW光伏电站建设详细流程

二、产品选型

敲黑板!看黑板!!

一定要选品牌产品,大厂出来的质量有保证!!

1、组件选型

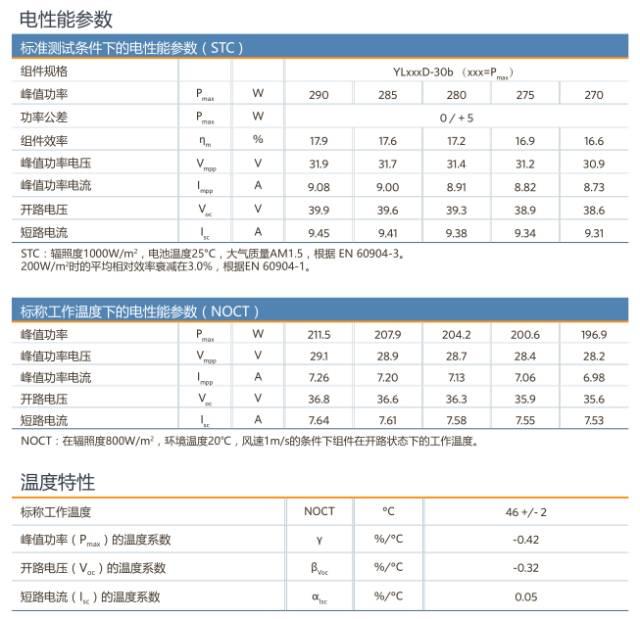

这里以单晶285W组件为例:

实用 | 家用5kW光伏电站建设详细流程

如果你是正规渠道买到的正品产品,那么你家电站质量稳一半了!

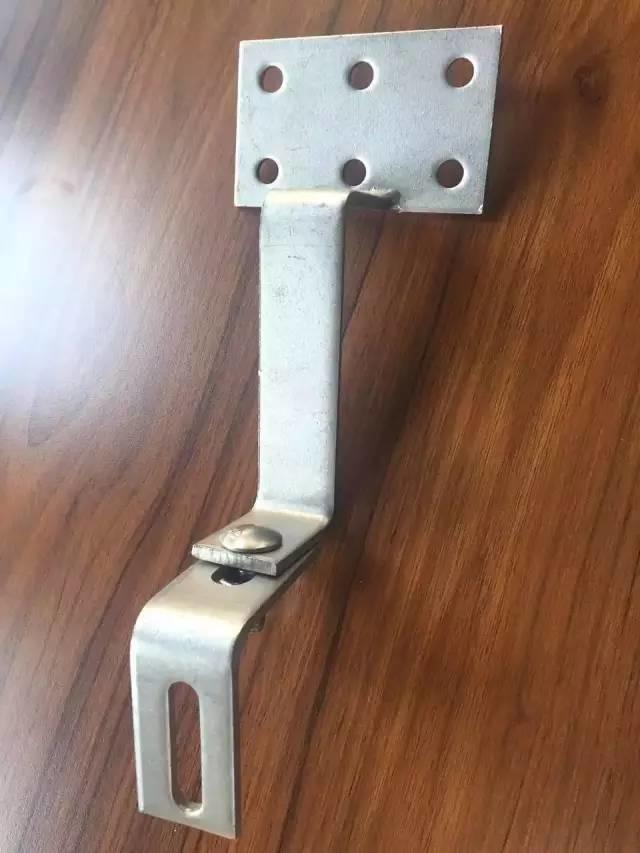

2、支架选型

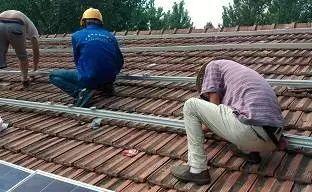

支架选型根据项目屋顶决定。农村以瓦屋面居多,且大多为老房子,荷载重量可能不够大。针对此类,我们应采用铝型材支架!铝支架质量轻便于运输,耐腐蚀更适合安装在屋顶这样的环境。

实用 | 家用5kW光伏电站建设详细流程

实用 | 家用5kW光伏电站建设详细流程

至于水泥屋顶(平屋顶),铝型材支架热镀锌支架都可以“驾驭”。

3、逆变器选型

逆变器品牌繁多,这里就以XX品牌为例吧!

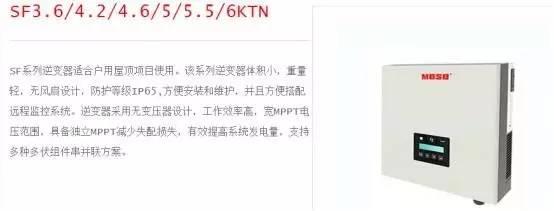

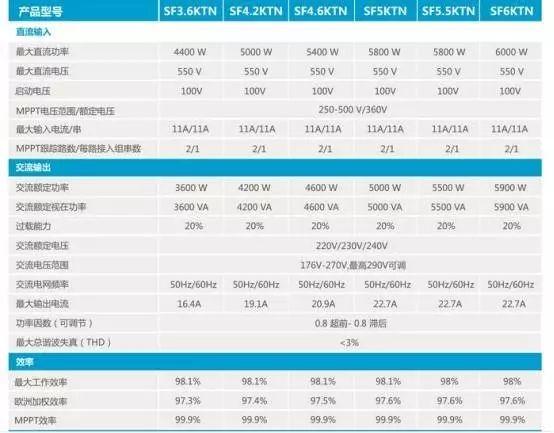

XX单项5kW逆变器产品系数:

实用 | 家用5kW光伏电站建设详细流程

实用 | 家用5kW光伏电站建设详细流程

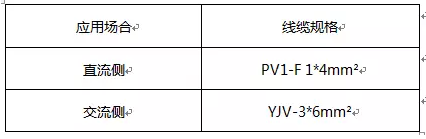

4、电缆选择:

实用 | 家用5kW光伏电站建设详细流程

直流线缆多为户外铺设,需要防潮、防晒、防寒、防紫外线等,因此分布式光伏系统中的直流线缆一般选择光伏认证的专用线缆,考虑到直流插接件和光伏组件输出电流,目前常用的光伏直流电缆为PV1-F 1*4mm²。

交流线缆主要用于逆变器交流侧至交流汇流箱或交流并网柜,不仅要需要考虑防潮、防晒、防寒、防紫外线,还要考虑防火和防鼠防蚁,一般选用YJV型电缆。长距离铺设还要考虑到电压损失和载流量大小,5KW单相机交流线缆选用YJV-3*6mm²。

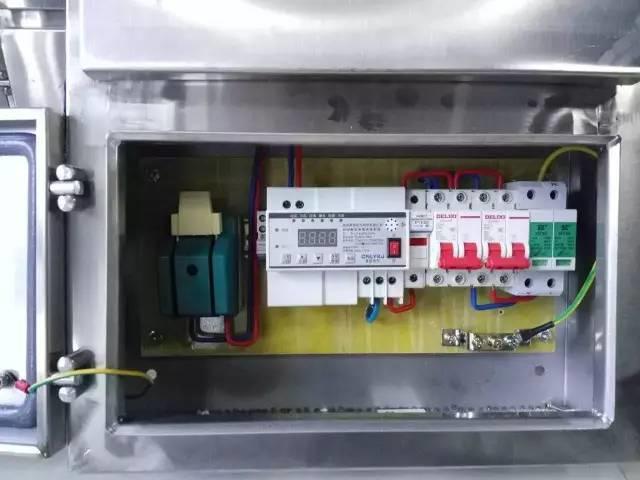

5、并网箱配置

实用 | 家用5kW光伏电站建设详细流程

220V并网箱的尺寸为:400*150*650mm

定位孔有四个,孔的直径为10mm,圆心到宽的距离为20mm,到高的距离为25mm。

实用 | 家用5kW光伏电站建设详细流程

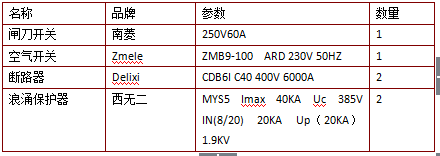

元器件:

实用 | 家用5kW光伏电站建设详细流程

三、设计方案

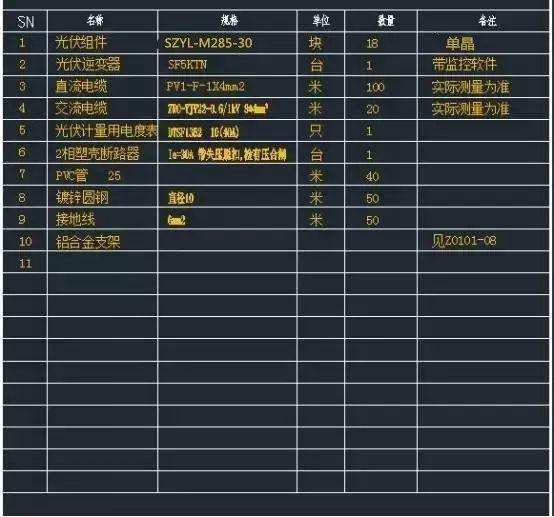

1、配置清单

实用 | 家用5kW光伏电站建设详细流程

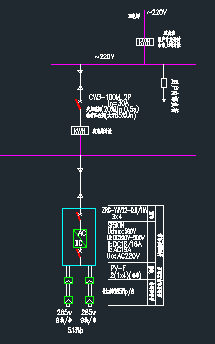

2、系统设计图:

实用 | 家用5kW光伏电站建设详细流程

四、收益计算

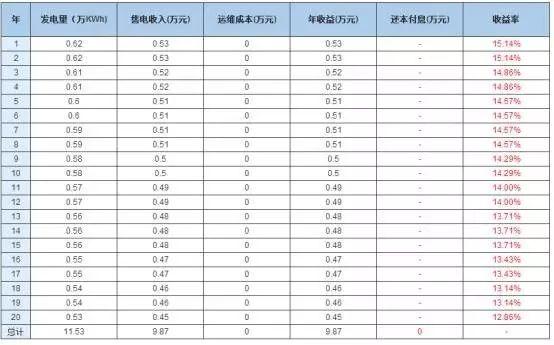

安徽某地区农村屋顶电站收益计算,假设成本按照7.7元/W来算,整个光伏系统需花费3.85万元。每度电的收益按照0.85元/度得到下表的数据:

实用 | 家用5kW光伏电站建设详细流程

按目前市场价格来估计,5kW电站大概要投资4-5W元,粗略估计成本回收大概需要5-8年。

当然,好的设计方案能让你花较少的钱,获得更高的收益。

因此,选对合作伙伴很重要!

五、结论

本文从电站设计、安装流程、产品选型、收益计算等角度然大家更直观地对一个户用光伏电站有了一个清晰的认识。光伏很火,展空间还很大!大有可为,赶紧安装吧!
