光伏电站使用寿命长达25年以上,前提是设备质量及安装工艺规范,其中,接地是十分重要的一个步骤,接地不当会因设备对地绝缘阻抗过低或漏电流过大而报错,影响发电量,甚至还可能会危害人身安全。那么,光伏电站应该如何正确接地呢?

一、组件侧接地

1、组件边框接地

很多人认为组件与支架均为金属体,直接接触导通,只要做了支架的接地处理就不用再做组件的了。实际上组件铝边框与镀锌支架或铝合金支架都做了镀层处理,满足不了接地要求。而且组件存在着老化问题,可能产生漏电流过大或者对地绝缘阻抗过低问题,如果边框不接地,几年之后,逆变器很可能报相应的故障导致系统不能正常发电。

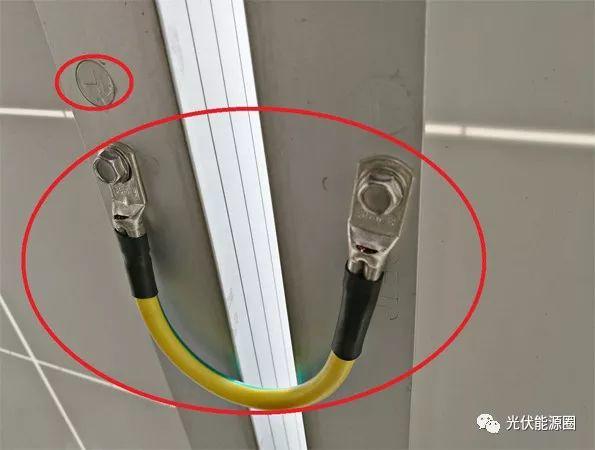

干货| 图解 光伏电站如何接地?组件与组件之间的连接

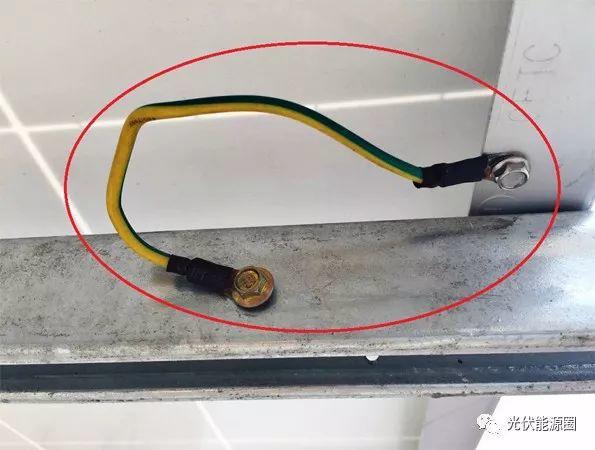

干货| 图解 光伏电站如何接地?组件与支架之间的连接

2、组件支架接地

光伏组件的防雷接地电阻要求应小于10Ω,逆变器和配电箱接地电阻应小于4Ω。对于达不到接地电阻要求的,通常采用添加降阻剂或选择土壤率较低的地方埋入。

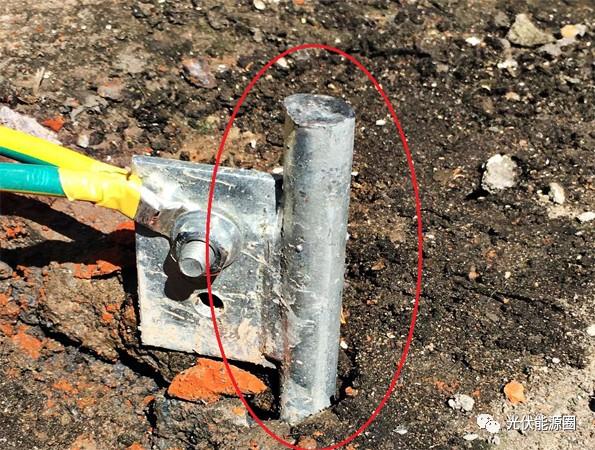

干货| 图解 光伏电站如何接地?组件及支架防雷接地圆钢

二、逆变器侧接地

1.工作接地

一般工作接地(PE端)接到配电箱里的PE排上,再通过配电箱做接地。

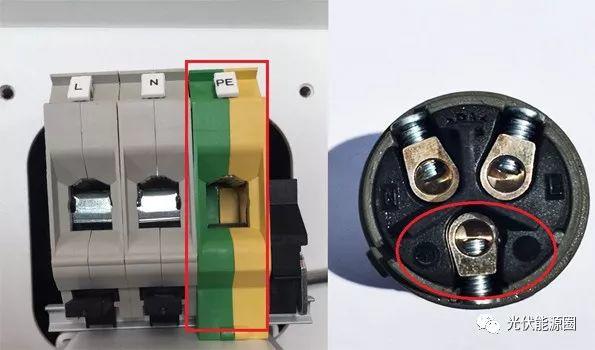

干货| 图解 光伏电站如何接地?逆变器PE端

2.保护接地

逆变器机身的右侧有一个接地孔是做重复接地,保护逆变器和操作人员的安全。

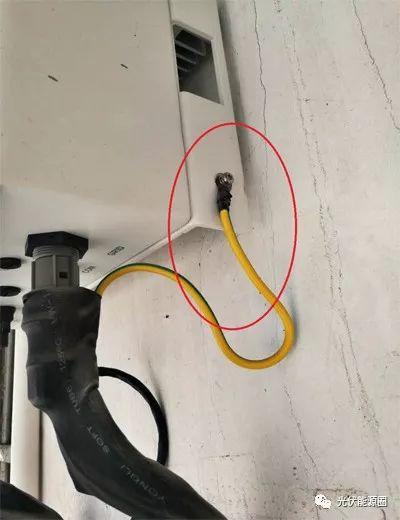

干货| 图解 光伏电站如何接地?逆变器接地展示图

三、配电箱侧接地

1、防雷接地

交流侧防雷保护一般由熔断器或断路器和防雷浪涌保护器构成,主要对感应雷电或直接雷或其他瞬时过压的电涌进行保护,SPD的下端接到配电箱的接地排上

2、箱体接地

根据《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门,门和框架的接地端子间应用黄绿色铜线连接。

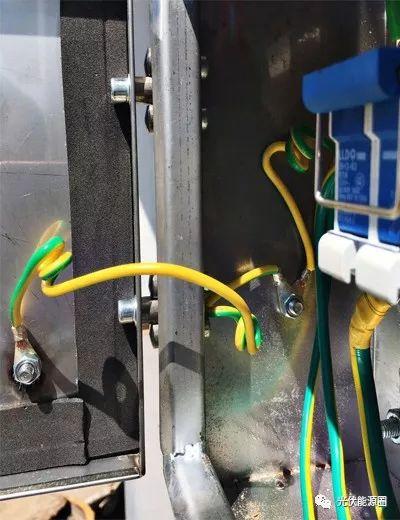

配电箱的柜门与柜体要做跨接线,保证可靠接地,如下图所示:

干货| 图解 光伏电站如何接地?配电箱的柜门与柜体的连接

光伏电站需从组件侧、逆变器侧、配电箱侧三个方面做好系统的接地,减少后期不必要的运维,以保障系统稳定安全高效的运行。
