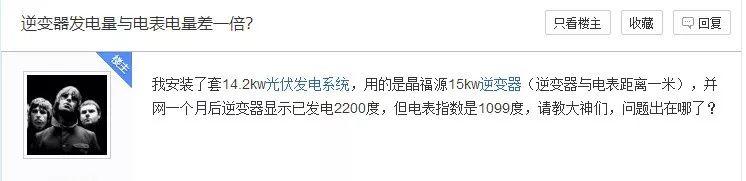

目前,光伏发电站已走入千家万户,为安装的百姓带来的收入,但在光伏电站发电卖给国家电网的时候,很多安装家庭致电《光伏天地》询问一个问题:为什么逆变器与电表的计量不一样?一般情况下逆变器的计数要高于电表的计数。这是为什么呢?

【电站知识】光伏电站为什么逆变器与电表的计量不一样?

【电站知识】光伏电站为什么逆变器与电表的计量不一样?

一、逆变器与电表计量各有误差导致

《光伏天地》与有经验的电工与逆变厂家探询这一问题,得到的答复是这样的:逆变器虽然可以计量电功,但它的目的并不是为了准确反映发电量,而是监测电站的工作状态,所以计量部分并没有严格按照国家计量标准进行设计,其电路也就简单许多,所以误差就大一些。而电能计量表的测量也是有误差的,单相或三相电表,在铭牌上都会有标注精度等级0.2S、0.5S、1.0S、2.0S级等,允许在±0.2%、±0.5%、±1.0%、±2.0%之内的误差,目前居民普遍使用的电表的精度等级是1.0S的,所以有±1%的误差,因此存在误差就是正常的。

二、计量方法的差异性导致

电能电度表上显示的是有功功率,而逆变器上显示的是系统的视在功率,二者相差一个cosφ,也就是功率因数,一般大约是0,8左右。

【电站知识】光伏电站为什么逆变器与电表的计量不一样?

三、其他方面因素导致

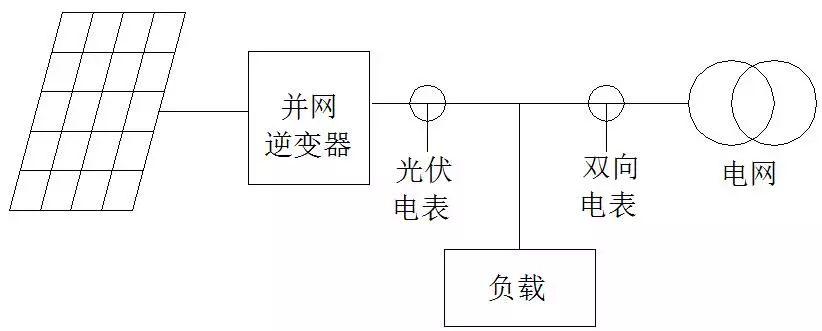

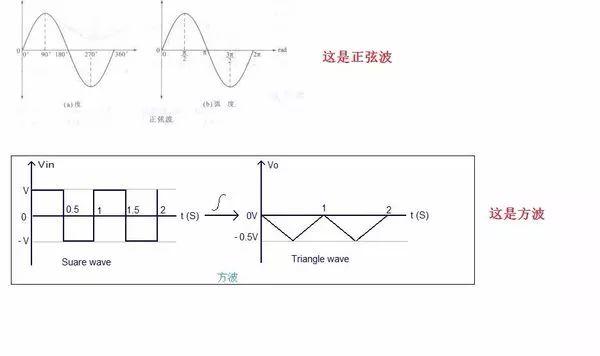

一是输出波型不规则导致。一般现在的电器都是按照脉冲数字信号设计的,但我们的光伏电站的工作波形是通过逆变器工作,实现了直流→交流的转换,但其波形与正规的正弦波形还有一定差距,所以计量起来就行有误差。二是取样方式有在同一点所致。按照安装要求:逆变器的取样要靠前一些,更接近组件阵列;电表要靠后,更接近并网点,这样的话按照功的计算方公式:W=UIT

【电站知识】光伏电站为什么逆变器与电表的计量不一样?

可以看出:电压电流在不同的取样点,肯定会发生大大小小的变化,那么也会导致计算结果不一样。三是工作环境的不同导致。逆变器温度影响的不确定性、逆变器及电表校准系数、线缆的材质粗细及长度、接线端子的接触损耗等等都会影响着电量测量的准确性。

综上所述,逆变器与电表的计量存在误差是正常的,但不要纠结于此,要相信电量计量表,以国家电网安装的计量表为准。

来源:光伏天地
