【设计安装】光伏方阵倾斜角与发电量的关系

倾斜角是太阳电池方阵平面与水平地面的夹角,光伏的倾斜角应该是方阵一年中发电量为最大时的最佳倾斜角度。最佳倾斜角与当地的地理纬度有关,当纬度较高时,相应的倾斜角也大,反之则小,但在光伏安装设计中也应考虑屋顶的原有倾斜角及积雪滑落所需倾斜角等因素。

一、光伏电站倾斜角与日射量、发电量的关系

光伏电站的倾斜角遵循以下规律:

当光伏方阵面向正南方向时(方位角为0°度),倾斜角从水平(倾斜角为0°度)逐渐向最佳的倾斜角抬起时,其日射量不断增加直到最大,然后再增加倾斜角其日射量不断减少;

当方位角不等于0°度时,斜面日射量的值普遍偏低,最大日射量的值是在与水平面接近的倾斜角度附近。

由以下的图形可以看出光伏发电站一旦出现倾斜角过大或过小,发电量会有所损失,如图二所示:纬度为37.6°的倾角变化对发电量的影响,由图可以看出光伏电站安装角度为85°时,发电量将会损失20%以上;当光伏电站安装角度为22.5°时损失发电量大约为5%左右。

【设计安装】光伏方阵倾斜角与发电量的关系

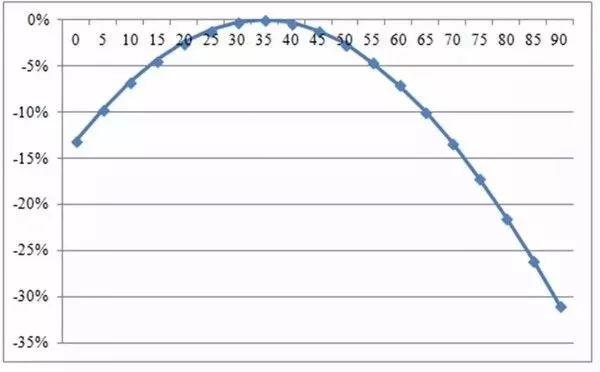

1:纬度为40.6°时,倾角0~90°变化时对发电量的影响

【设计安装】光伏方阵倾斜角与发电量的关系

图2:纬度为37.6°时,倾角0~90°变化时对发电量的影响

【设计安装】光伏方阵倾斜角与发电量的关系

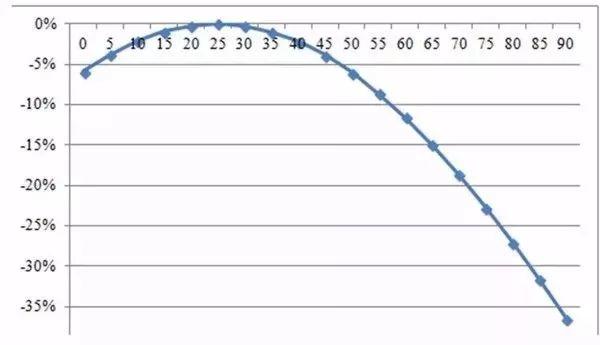

图3:纬度为32°时,倾角0~90°变化时对发电量的影响

【设计安装】光伏方阵倾斜角与发电量的关系

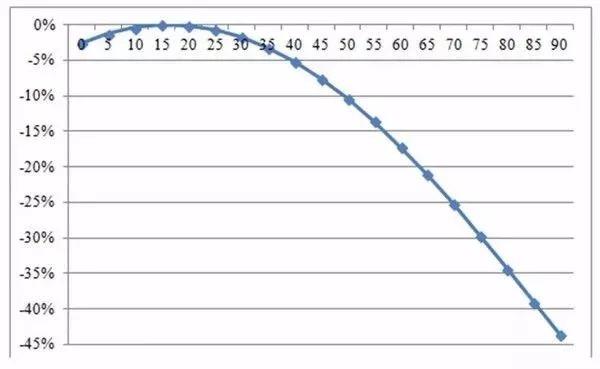

4:纬度为21.2°时,倾角0~90°变化时对发电量的影响

纬度越大,倾角对发电量的影响越大

二、光伏发电站的倾斜角应该怎样选择?

最理想的组件倾角应该使太阳能电池年发电量尽可能的大。

一是如果可以按照设计进行安装,尽最大可能的保证发电站的倾角符合当地最大发电量的要求。一般取当地纬度或当地纬度加上几度做为当地太阳能电池组件安装的倾斜角。当然如果能够精确计算或采用计算机设计软件设计,可以得出最佳的数值。如果没有条件对倾斜角进行计算机优化设计,也可以根据当地纬度粗略确定太阳能电池的倾斜角

二是如果由于遮挡或区域限制不能按照最大数值安装,那么应该按照以纬度影响情况的数值核算,如不知道具体影响数值,可参考以下数据:

纬度为0°--25°时,倾斜角约等于纬度,偏小一点角度损失电站发电量少;

纬度为26°--40°时,倾斜角等于纬度可以加上5°--10°左右,接近纬度安装角度损失电站的发电量少;

纬度为41°--55°时,倾斜角等于纬度可以加上10°--15°左右,稍微比纬度偏大一点的安装角度损失电站发电量少;

纬度为55°以上时,倾斜角等于纬度可以加上15°--20°左右,尽最大可能接近要求角度损失电站的发电量少。

三、光伏电站倾斜角误差对太阳能电站发电量的影响

  • 倾角对组件单日或短期发电量影响非常大,尤其在高纬度地区,单日发电量差异可达1倍
  • 在北京天津地区倾角偏离最佳倾角5度,产生的发电量差异可能在5%左右
  • 纬度越低,倾角影响越小,但倾角不能过低,要考虑组件积灰影响发电量的问题

【设计安装】光伏方阵倾斜角与发电量的关系
