光伏发电系统一般分为单相并网发电系统及三相并网发电系统,一般来讲,小于5KW的系统一般采用单相并网,大于5KW的一般采用三相并网系统,那么,三相光伏逆变器与单相并网光伏逆变器有何区别呢?

首先我们了解下,什么是“相”?“相”指的就是三相火线(A/B/C或L1/L2/L3),变压器一般输出的是三根火线和一根零线(N线),有的也会引出一根地线(PE)。

单相逆变器和三相逆变器之分

那么什么是单相、三相?日常所用电各类型的电压又是多少?

一、单相逆变器

逆变器是把直流电逆变转换成交流电输出,单相逆变就是转换输出的交流电压为单相,例如AC220V或230V。

单相逆变器的接口处有三个插孔,分别标示“N”“L”“PE”:

L表示火线(标志字母为'L'Live Wire)用红色或是棕色线;

N表示零线(标志字母为'N'Neutral wire)用蓝色或是白色线;

PE表示地线(标志字母为'E'Earth)用黄绿相间的线。

二、三相逆变器

三相逆变就是转换输出的交流电压为三相,例如AC380V或400V,三相电是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成。

三相逆变器的接口有五个孔,依次为A,B,C ,N,PE。 A 相为黄色,B 相为绿色,C 相为红色,N表示零线,用蓝色或是白色线;PE表示地线,用黄绿相间的线。A、B、C也有可能是L1、L2、L3; U、V、W。

简单归纳就是:5孔接口,400V电压等级。

在安装三相逆变器时,常听到三相四线、三相五线,说完了“相”,下面说说“线”,常见的有以下几种类型:

单相双线:一根火线+一根零线。

单相三线:一根火线+一根零线+一根地线。

三相三线:三根火线,多是10KV以上线路。

三相四线:三根火线+一根零线,主要是380V/220V(400V/230V)低压线路,用工作零线N兼作接地保护线PE,可以称作保护中性线,用NPE表示,适用于三相负载基本平衡的用电场所。

三相五线:三根火线+一根零线+一根地线,把工作零线N和专用保护线PE严格分开的供电系统,用于安全要求较高,用电设备要求接地的场所。

一般情况下,单相并网逆变器并入的是单相双线、单相三线电网线路。

单相逆变器和三相逆变器之分

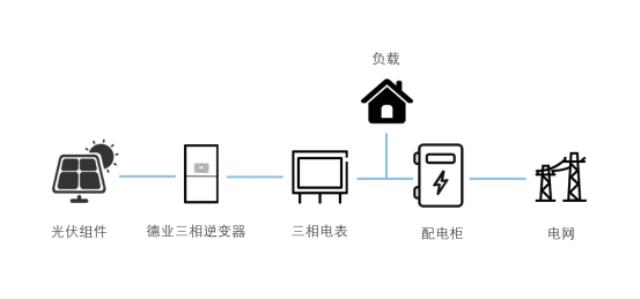

三相并网逆变器并入的是三相四线以及三相五线电网线路。

在面对选择三相并网光伏逆变器还是选择单相并网光伏逆变器,需根据实际发电情况和需求去进行选择。德业在光伏逆变器领域拥有深厚的技术积累。目前,已拥有较齐全的逆变器产品系列和新能源解决方案,涵盖单相、三相、高压、低压、等全系逆变器和储能电池产品,得到海内外客户一致认可。
